段学习
环境:Visual Studio 2008
0x01 段探测
在前面CPU知识说过
DS是数据段，SS也是数据段，不过是主要管理堆栈的
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| #include "stdafx.h"
#include <Windows.h>
int value = 110;
int _tmain(int argc, _TCHAR* argv[])
{
__asm{
mov eax, 10;
mov dword ptr [value], eax
}
printf("%d",value);
system("pause");
return 0;
}
|
首先把value值当作全局变量

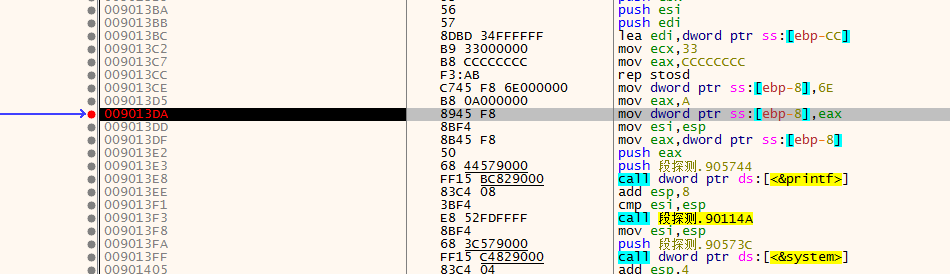

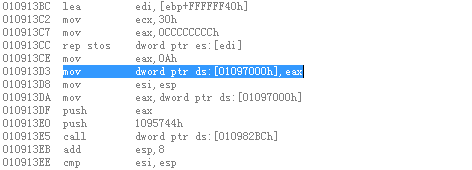

然后debug打开反汇编
可以发现这个变量是存在ds来表示的
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| #include "stdafx.h"
#include <Windows.h>
int _tmain(int argc, _TCHAR* argv[])
{
int value = 110;
__asm{
mov eax, 10;
mov dword ptr [value], eax
}
printf("%d",value);
system("pause");
return 0;
}
|
将value存到函数里，就变成临时变量
这里直接看反汇编没有显示ss，用x64dbg可以发现用ss表示
之前说过0x80000000以上是内核内存，尝试去读一下
汇编这样写是因为直接[0x80000000]会优化
达不到读指定地址内存的效果，所以这样绕了绕
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| #include "stdafx.h"
#include <Windows.h>
int value1= 0x80000000;
int _tmain(int argc, _TCHAR* argv[])
{
int value = 110;
__asm{
mov eax, [value1]
mov eax, [eax]
mov value, eax
}
printf("%d",value);
system("pause");
return 0;
}
|

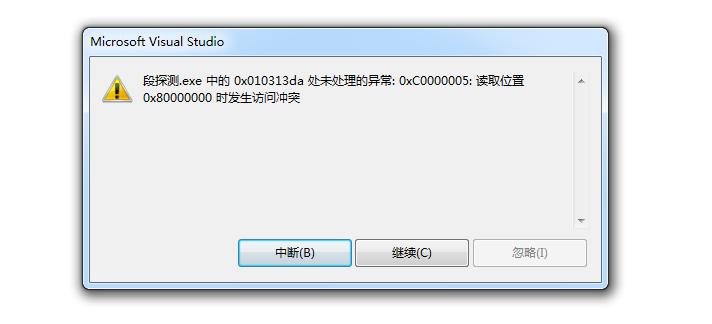

可以看到是没有权限读的
在CPU基础里面还讲过cs是数据段，尝试能否修改数据段内的数据
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| #include "stdafx.h"
#include <Windows.h>
int value= 110;
int _tmain(int argc, _TCHAR* argv[])
{
int value = 110;
__asm{
mov ax,cs
mov ds,ax
mov ebx, 100
mov dword ptr ds:[value], ebx
}
printf("%d",value);
system("pause");
return 0;
}
|

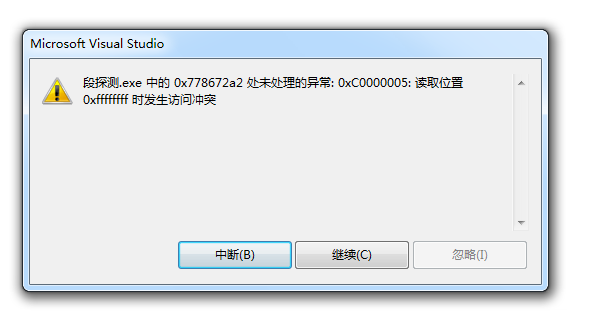

发现还是报错，所以得到结论数据段不可写，可读可执行
在上一篇还说到fs里面存放着TEB

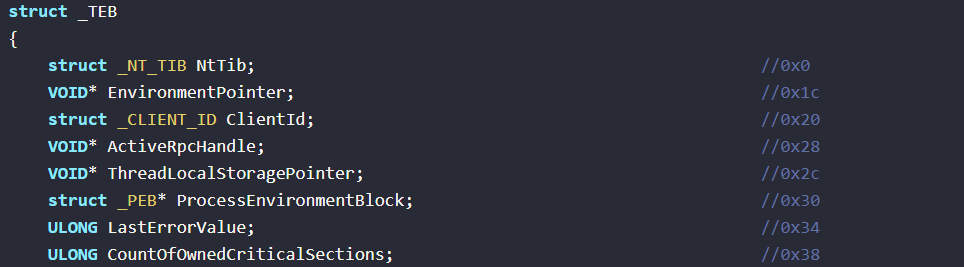

先看看TEB的结构
第一个成员变量是_NT_TIB，打开看看发现如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
struct _NT_TIB
{
struct _EXCEPTION_REGISTRATION_RECORD* ExceptionList;
VOID* StackBase;
VOID* StackLimit;
VOID* SubSystemTib;
union
{
VOID* FiberData;
ULONG Version;
};
VOID* ArbitraryUserPointer;
struct _NT_TIB* Self;
};
|
在0x18的位置存储着自己的地址
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| #include "stdafx.h"
#include <Windows.h>
int value= 110;
int _tmain(int argc, _TCHAR* argv[])
{
int value = 110;
__asm{
mov eax, fs:[0x18]
mov [value],eax
}
printf("%x",value);
system("pause");
return 0;
}
|

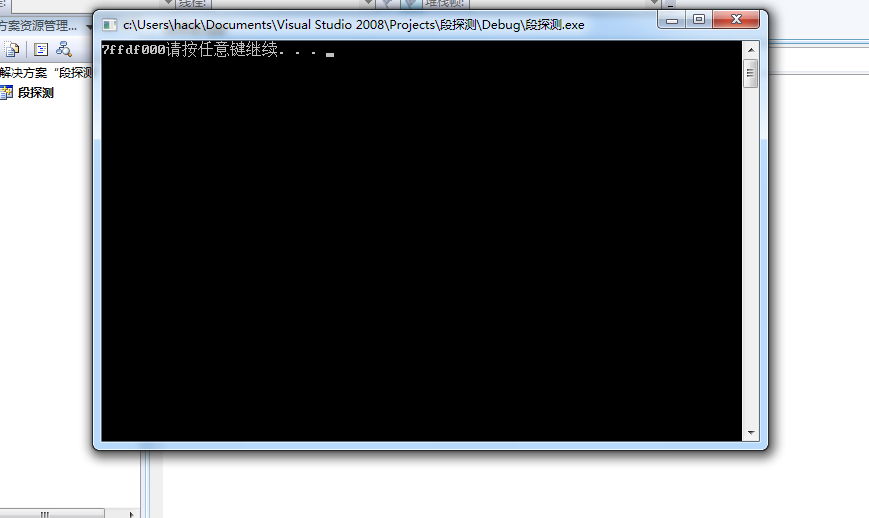

这里7FFDF000是TEB的地址，fs的只有0xfff的大小，另外几个常见的段都是0xffffffff大小，所以都是4GB
得到段有基址，权限，限长
从16位的段基址*16+偏移
到32位的段基址+偏移，这里的偏移有术语为逻辑地址，段地址+逻辑地址=线性地址
线性地址就是绝对地址，逻辑地址就是偏移
在调试的时候打开寄存器窗口，能看到段寄存器的值
1
| CS = 001B DS = 0023 ES = 0023 SS = 0023 FS = 003B GS = 0000
|
下面就了解一下寄存器这么小的值，怎么实现权限，限长，基址
0x02 段选择子
先看FS = 003B
根据这张图可以把003B展开成16位的二进制
0-1位RPL是用来判断权限的
第2位如果是0则查GDT表，1查LDT表，由于操作系统用的是当段模式，基本情况下用的是GDT表
第3-15位则是索引，指向GDT表的哪一项
将3B展开0000 0000 0011 1011
RPL=11 TI=0 所以要查GDT表 INDEX =0000 0000 0011 1吗，这里需要按4位重新排序
所以变成0000 0000 0000 0111=7，这样就知道查GDT的第7项，因为数组都是0开始的所以实际是查第8项
打开windbg输入r指定查看寄存器
r gdtr能查看gdt地址，但是gdtr不是一个真的寄存器
r gdtl是gdt表的长度，x86看到是0x3ff字节

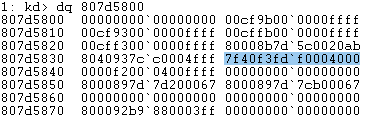

使用dp查看gdt表
在这里可以看到8位的数据，这些被称为段描述符
0x03 段描述符

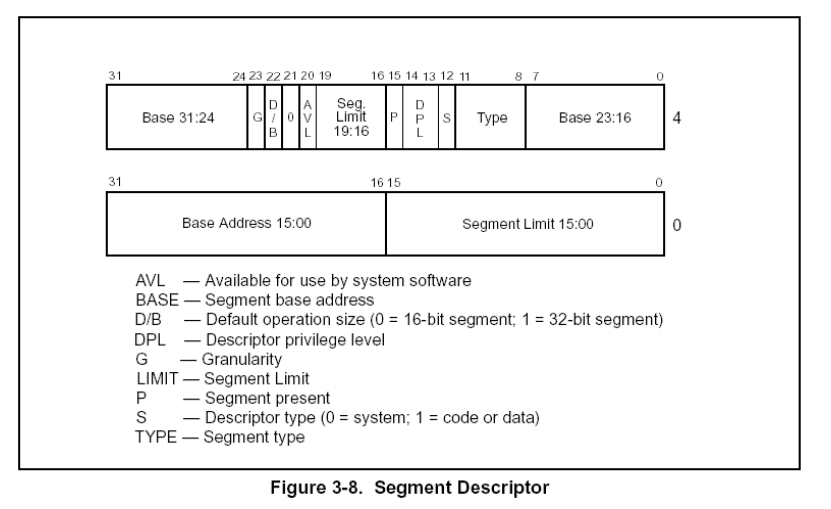

上面是段描述符的结构图片
用上面得到的段描述符对一下
1
2
3
4
5
6
7
8
9
10
11
12
| 7f40f3fd`f0004000
limit:04000 #这里限长不太对不知道为啥
base: 7ffdf000 #这里运气不错直接看到了fs的基址，因为有些情况是看不到的，如果复现的时候没看到也没事只要会断就行了
type: 3
s:1
DPL:3
P:1
AVL:0
0:0
D/B:1
G:0
|

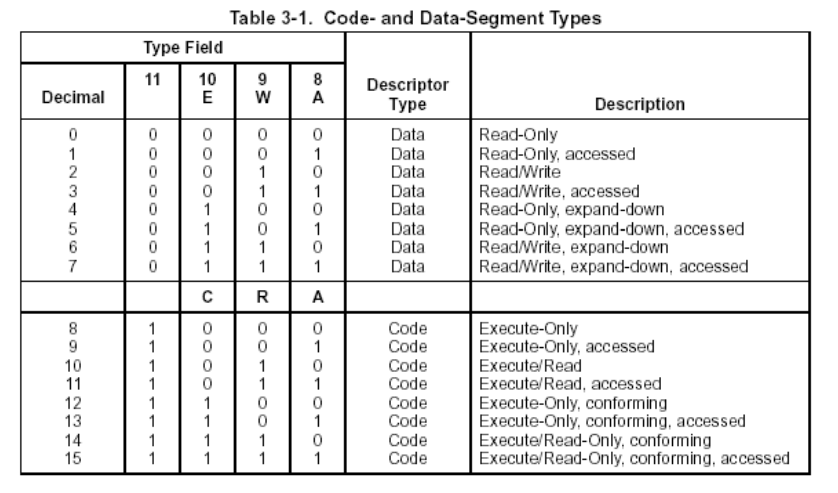

观察下面的权限表可以发现type=3代表可读可写可访问的数据段
再来看一个
在内核中cs=8
展开就是0000 0000 0000 1000，那么就是第1项
1
2
3
4
5
6
7
8
9
10
11
12
13
| 00cf9b00`0000ffff
limit: fffff
base:00000000
type:b 代码段，可执行
S:1
DPL:0
P:1
AVL:0
0:0
D/B:1
G:1
G=1时limit是按照页为单位， 由于是0开始，所以0xfffff*0x1000+0xfff(0的页)=0xfffffff G=0代表limit按照字节为单位
|
0x04 作业
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| 807d5800 00000000`00000000 00cf9b00`0000ffff
807d5810 00cf9300`0000ffff 00cffb00`0000ffff
807d5820 00cff300`0000ffff 80008b7d`5c0020ab
807d5830 8040937c`c0004fff 7f40f3fd`f0004000
807d5840 0000f200`0400ffff 00000000`00000000
807d5850 8000897d`7d200067 8000897d`7cb00067
807d5860 00000000`00000000 00000000`00000000
807d5870 800092b9`880003ff 00000000`00000000
807d5880 00000000`00000000 00000000`00000000
807d5890 00000000`00000000 00000000`00000000
807d58a0 8000897d`7d900067 00000000`00000000
807d58b0 00000000`00000000 00000000`00000000
807d58c0 00000000`00000000 00000000`00000000
807d58d0 00000000`00000000 00000000`00000000
807d58e0 00000000`00000000 00000000`00000000
807d58f0 00000000`00000000 00000000`00000000
|
下面开始练习
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
| 00cf9300`0000ffff
limit: fffff
base:00000000
type:3 数据段
S:1
DPL:0 内核
P:1
AVL:0
0:0
D/B:1
G:1
00cffb00`0000ffff
limit: fffff
base:00000000
type:b 代码段，可执行
S:1
DPL:3 用户
P:1
AVL:0
0:0
D/B:1
G:1
80008b7d`5c0020ab
limit: 020ab
base: 807d5c00
type:b 代码段，可执行
S:1
DPL:0 内核
P:0
AVL:0
0:0
D/B:0
G:0
8040937c`c0004fff
limit: 04fff
base:807cc0004
type:3
S:1
DPL:0 内核
P:1
AVL:0
D/B:1
0:0
G:0
0000f200`0400ffff
limit: 0ffff
base: 00000400
type: 2
S:1
DPL:3 内核
P:1
AVL:0
D/B:0
0:0
G:0
8000897d`7d200067
limit: 00067
base:807d7d20
type:9
S:1
DPL:0
P:1
AVL:0
D/B:0
0:0
G:0
8000897d`7cb00067
limit: 00067
base:807d7cb0
type:9
S:1
DPL:0
P:1
AVL:0
D/B:0
0:0
G:0
800092b9`880003ff
limit: 03ff
base: 80b98800
type: 2
S:1
DPL:0 内核
P:1
AVL:0
D/B:0
0:0
G:0
8000897d`7d900067
limit: 00067
base:807d7d90
type:9
S:1
DPL:0
P:1
AVL:0
D/B:0
0:0
G:0
|
0x05 段描述符P位
先写下面这段代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| #include "stdafx.h"
#include <Windows.h>
ULONG value = 0;
int _tmain(int argc, _TCHAR* argv[])
{
__asm{
mov ax, 0x4b
mov ds, ax
mov eax, dword ptr ds:[value]
}
system("pause");
return 0;
}
|
0x4b当段肯定是报错的，根据段选择子可以知道在第9项，根据图片发现是空的
接下来使用windbg修改段描述符，把第4项的数据段复制到第9项的位置
1
| eq 807d5848 00cff3000000ffff
|

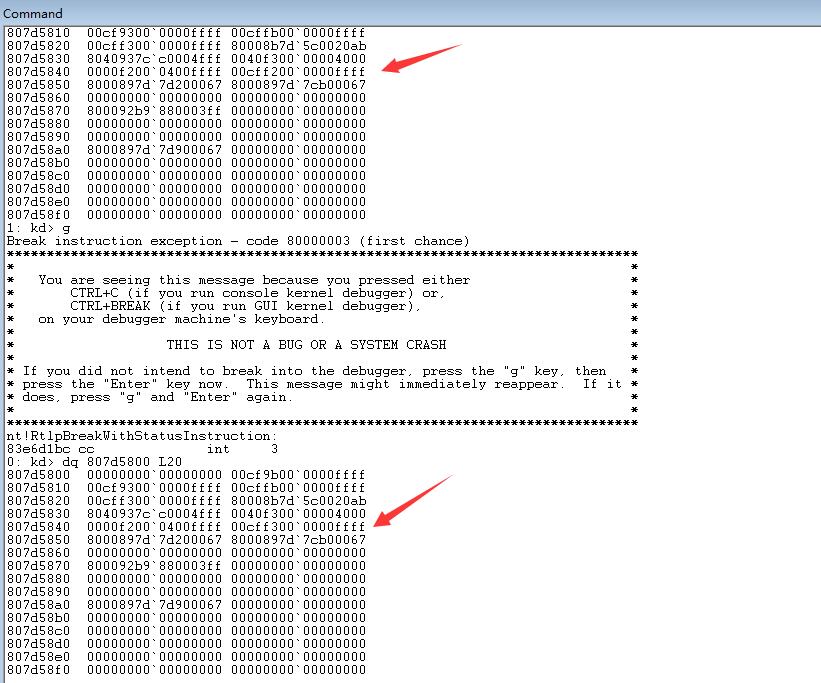

dp查看后发现修改成功，再次运行程序不报错
修改P位
1
| eq 807d5848 00cf73000000ffff
|
再次运行程序又报错了，说明第一步就是校验P来知道段是否可用
0x06 段描述符G位
在上面写过G=1时limit是页为单位
根据00cff3000000ffff得知当前G=1
接下来打印value的地址查看在哪里
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| #include "stdafx.h"
#include <Windows.h>
ULONG value = 0;
int _tmain(int argc, _TCHAR* argv[])
{

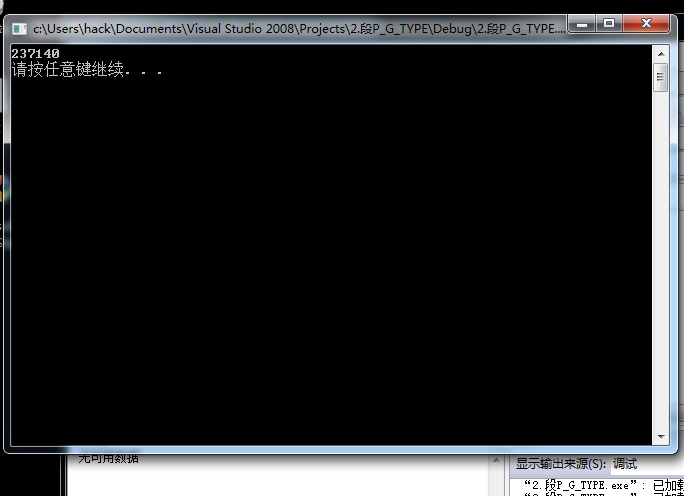

printf("%x\n", &value);
__asm{
mov ax, 0x4b
mov ds, ax
mov eax, dword ptr ds:[value]
}
system("pause");
return 0;
}
|
发现地址远超fffff，这时候把G修改为0
1
| eq 807d5848 004ff3000000ffff
|
在mov eax, dword ptr ds:[value]位置报错，说明线长是存在的
0x07 段描述符base位
前面提到base+逻辑地址=线性地址
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| #include "stdafx.h"
#include <Windows.h>
ULONG value = 0x1000;
ULONG value1 = 0;
int _tmain(int argc, _TCHAR* argv[])
{
printf("%x\n", &value);
__asm{
mov ax, 0x4b
mov ds, ax
mov ebx, dword ptr ds:[value]
mov ax, es
mov ds, ax
mov dword ptr ds:[value1], ebx
}
printf("%x\n",value1);
system("pause");
return 0;
}
|
这段汇编的操作其实是修改了value1的指针，让value1也指向value，正常运行之后输出value1=0x1000
下面修改base
1
| eq 807d5848 004ff3000001ffff
|

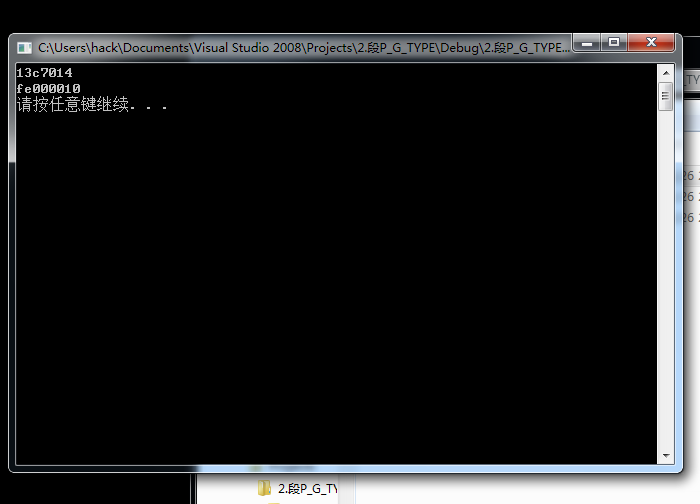

在base后面加上1，那么线性地址=base+逻辑地址+1
本来在内存中0x1000是00 10 00 00
加1之后变成10 00 00 ??，这里的问号是不确定的值，因为不知道内存的下一个位置有什么内容
在这里是FE，代码证明了base是有用的
0x08 段描述符TYPE位
在上面有TYPE的表
有EWA几个属性，E是决定limit向上还是向下的，W是可写，A是代表该段是否使用过，是CPU来统计的属性
来做个实验测试一下A，根据上面的表格，3是被使用过的，所以将3修改为2
1
| eq 807d5848 00cff2000000ffff
|
然后写这样一段代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| #include "stdafx.h"
#include <Windows.h>
ULONG value = 0x1000;
ULONG value1 = 0;
int _tmain(int argc, _TCHAR* argv[])
{
printf("%x\n", &value);
__asm{
mov ax, 0x4b
mov ds, ax
mov ax,es
mov ds, ax
}
printf("%x\n",value1);
system("pause");
return 0;
}
|
在这段汇编里面没有对该段进行读写，只是访问一下
发现只是访问段TYPE位还是被修改了，接下来测试读写属性
1
| eq 807d5848 00cff0000000ffff
|
将TYPE置零变为只读
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| #include "stdafx.h"
#include <Windows.h>
ULONG value = 0x1000;
ULONG value1 = 0;
int _tmain(int argc, _TCHAR* argv[])
{
printf("%x\n", &value);
__asm{
mov ax, 0x4b
mov ds, ax
mov eax, dword ptr ds:[value]
mov dword ptr ds:[value], 1
mov ax,es
mov ds, ax
}
printf("%x\n",value1);
system("pause");
return 0;
}
|
这里说明不止页可以控制权限，段也能控制权限
引出有2种保护模式，段保护模式，段页保护模式
因为段保护没有页所以只有段来限制，段的保护功能太弱，可能存在于单片机
接下来说到代码段保护CS，目前水平修改不了，代码段有2种，非一致代码段和一致代码段
非一致代码段R3只能访问R3，R0只能访问R0，应用层不能直接调内核函数
一致代码段R3能直接调用R0函数，R0调不了R3
0x09 段描述符D/B位
D 描述代码段的作用，如果D是1就按照操作系统默认的走，如果为0则按照16位走
同样的修改0x4b的位置，这次将代码段的段描述符拿过来
1
| eq 80b98848 00cffb000000ffff
|
这边gdt的位置变了因为重启过了不要在意
接下来随便拿一个exe放到x64dbg里面
cs不能像ds一样通过mov来修改，需要用jmp来修改
在修改段描述符后会发现这样子程序也可以正常执行下去
接下来把D/B位置0
1
| eq 80b98848 008ffb000000ffff
|

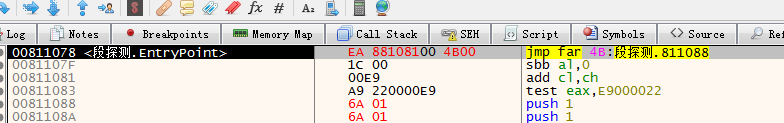

然后修改一下汇编
跳到0x811088然后执行2次push
按照正常来说，2次push之后栈会向上+8
